产品简介
位移计主要用来监测位移变化量如结构物表面裂缝的扩大与缩小、地表伸缩仪或计测岩栓之伸张与隆起、基桩载重试验中试验桩的桩头变位量(Displacement of pile head)。本产品可与自动化主机及计算机同步联机并自动记录变位量，极为方便。

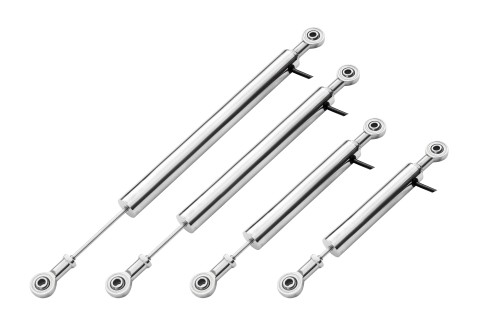

9400系列LVDT位移计仪器本体与探针由304不锈钢构成，可产生真正预校准的输出。若出现电力损耗的情况，会在电力恢复后返回到原始读数的位置，从而节省测试所耗费的时间。
特点：
· 仪器具备高精准度及分辨率。
· 多样化的安装方式。
· 可以连接自动化集录系统。
· 8-24V宽电源输入。
· 内置高性能讯号调解器。
· 无滑动触点，使用寿命长。
· 多种输出模式可选: 0-5V(电压式)、0-10V(电压式)、4-20mA(电流式)、RS485(数位式)
规格表
|
规格
|
9400 系列LVDT位移计
|
单位
|
|
型号
|
9400-10
|
9400-25
|
9400-50
|
9400-100
|
|
|
量测范围
|
10
|
25
|
50
|
100
|
mm
|
|
本体长度
|
135
|
195
|
235
|
345
|
|
探测针长度
|
15
|
35
|
60
|
115
|
|
仪器外径
|
20
|
|
分辨率
|
<0.05
|
%FS
|
|
非线性
|
<1
|
|
输入电压
|
12 (8～24)
|
V
|
|
输出模式
|
0-5V、0-10V、4-20mA、RS485
|
|
|
操作温度
|
-20℃～80℃
|
|
|
仪器材质
|
304不锈钢 (传感器本体及探测针)
|
|
|
引线长度
|
1m
|
|
|
引线导体
|
28 AWG / 多芯铜导线
|
|
|
对应测读器型号
|
9020 / AB500 / AB600
|
|
产品与配件选购
|
产品型号
|
品名
|
单位
|
备注
|
|

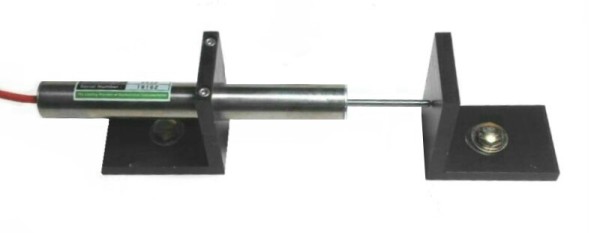

9400-MB
|
L型固定座x2
|
组
|
位移计配件
|
产品接线方式
|
线
色
|
红色
RED
|
黑色
BLACK
|
蓝色
BLUE
|
|
功
能
|
Excitation (+)
激励电压
|
Ground (-)
接地 (共同)
|
Output (+)
讯号正极
|
